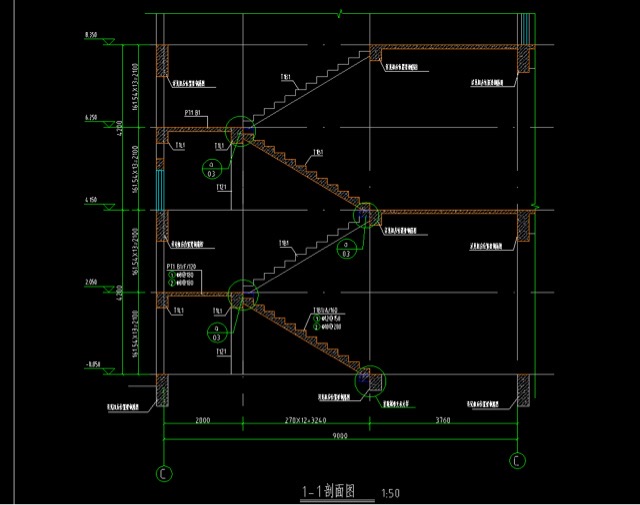

摘要：楼梯剖面图画法步骤，下面是足记网小编收集整理的内容，希望对大家有帮助！
1、找准剖切平面的位置
根据楼梯外形等来确定从哪个位置对楼梯进行剖切。在确定剖切免位置时，要考虑楼梯上的特殊位置，比如孔、洞、槽位置等，还要保证楼梯剖切面平行于投影面外。
2、确定剖面图的数量
楼梯造型的复杂程度越大，剖面图的数量越少；楼梯造型越复杂，剖面图数量越多。通常，简单的楼梯，剖面图可以只画一个，复杂的则要多画几个。另外，剖面图中剖切到轮廓用粗实线表示，在画剖面图以外的投影图形时要以完整形体画出。
3、剖切符号和画法确定
《房屋建筑制图统一标准》中规定剖切符号由剖切位置线及剖视方向组成，均以粗实线绘制。【足记网】剖切符号用阿拉伯数字加编号表示，数字要写在剖视方向一边。而且，剖切图的下方位置要用带有编号的图名表示。
4、画好材料图例
在剖切时，剖切平面将形体剖开，从剖切开的截面上能反映形体所采用的材料。因此，在截面上应表示该形体所用的材料。《房屋建筑制图统一标准》中将常用建筑材料做了画法规定。
